Il sistema brevettato di raffreddamento per le lavorazioni con asportazione di truciolo !

Il raffreddamento utensile è stato sviluppato come raffreddamento a secco ottimale per elevate lavorazioni anche con profondità di fresatura elevate. Già con un buon raffeddamento grazie alla elevata velocità di rotazione (>30.000 giri/minuto) si può avere un discreto raffreddamento dell'utensile. Se si effettua una lavorazioen a secco si potrà comunque avere un incollaggio di materiale asportato attraverso i canali di uscita dei trucioli, della lavorazione. Il sistema di raffreddamento a secco, è particolarmente conveniente in quanto consente una durata delle lavorazioni maggiore ed un risparmio sui costi dei liquidi di raffreddamento e dei tempi di lavaggio degli oggetti e degli utensili. Il sistema si adatta particolarment ealla lavorazione della plastica, del legno, dei materiali leggeri e di materiali particolare per il settore medicale.
L'alluminio ad esempio può venire lavorato a secco con frese diamantate.

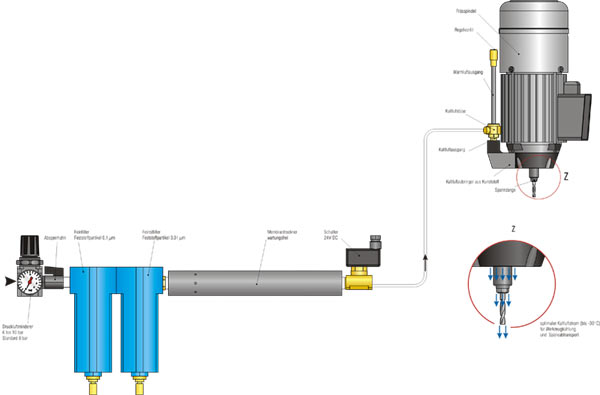

Come base per il corretto funzioanemnto del sistema, basta una sorgente di aria compresa (da 6 a 10 bar) con un punto di condensa 5°C

die zur Vermeidung von Vereisungen mit einem wartungsfreien Membrantrockner von Wasserbestandteilen und Öl befreit wird. Das eigentliche Werkzeug-Kühlsystem selbst wird mit Kaltluft (bis maximal minus 40° C) betrieben. Diese Kaltluft kann auch separat zur Kühlung eines Spindelmotors und der Lagerung verwendet werden. Je nach Anwendungsfall kann die Luft auf bis minus 37° C heruntergekühlt werden ohne Verunreinigungen in der Werkzeugaufnahme und dem Werkzeug zu hinterlassen.

Die sehr saubere Luft (Teilchengröße kleiner 0,01µm) gelangt dabei in eine Kaltluftdüse und wird durch ein Wirbelstromprinzip in warme und kalte Luft getrennt. Diese Düse arbeitet völlig wartungsfrei.

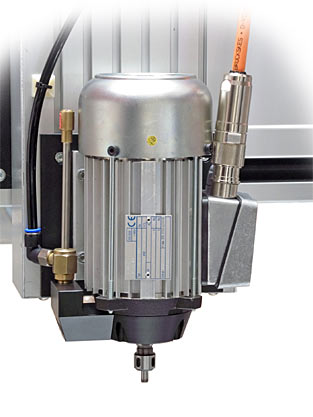

L'aria fredda esce lateralmente in prossimità della pinza porta utensile e si propaga lungo l'utensil earrivando a raffreddare il punto di lavorazione.
Questo sistema di raffreddamento è tutelato da brevetto.
