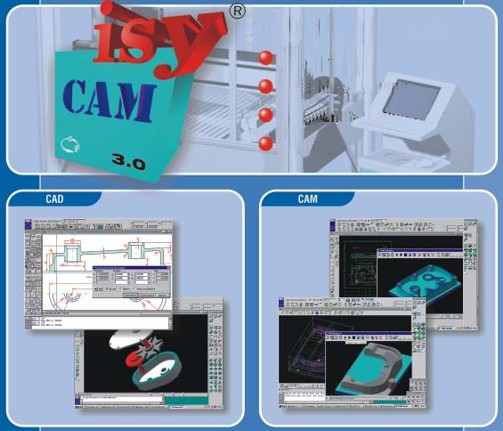

Isy
CAD / CAM |
Grandi
possibilità con piccoli CNC |
| Il
pacchetto software/macchina
La
soluzione completa é composta da: Software CAD/CAM + macchina
CNC
Nasce come concetto da Schott Systeme e iselautomation per potere
trasformare in modo veloce, preciso e semplice le vostre idee
in prodotti finiti.
Tutto questo con un rapporto qualità/prezzo sorprendente.
Con questo pacchetto software/macchina è già da ora possibile
ottenere in un unico ciclo di lavorazione:
- disegno CAD o acquisizione da scanner
- costruzione e design
- calcolo dati di fresatura e simulazione
- lavorazione CNC
Potrete iniziare la vostra produzione in modo facile e ad un costo
sorprendentemente conveniente.
Il pacchetto isy-Software più macchina è quindi un valido supporto
in numerosi campi d’utilizzo.
Dopo aver eseguito l’installazione si potrà iniziare subito
a creare i propri progetti con il nostro sistema CAD/CAM, per
poi realizzarli rapidamente con la macchina CNC isel. |
| |
Caratteristiche
Principali
Acquisizione
2D con scanner e vettoralizzazione
2D e 3D CAD/CAM (con 3 livelli di difficoltà)
interfaccia utente e manuali preparati con metodo didattico
struttura modulare (espandibile)
struttura del programma aperta (possibili applicazioni custom)
importa HPGL, 2D/3D DXF, EPS, TIFF, SLA-STL, codice NC, isel - NCP
(opzionale: IGES e VDA-FS, Gerber e Excellon)
esporta HPGL, DXF, EPS, TIFF, SLA - STL, WMF, opzionale IGES e VDA-FS
adattamento ottimale ai comandi CNC di iselautomation
scambio di dati facilitato attraverso il programma REMOTE (software
interprete per i dati in formato isel)
|
|
 |
Caratteristiche
della parte CAD
Costruzione
di oggetti o parametrizzazioni bidimensionali
Interfaccia utente a simboli, finestre di dialogo, semplice utilizzo
attraverso il mouse, gestione grafica
Differenti viste di costruzione per una veloce realizzazione di
geometrie 3D (visuale su più finestre)
Gestione dei piani di lavoro (Layer, colori)
Tecniche macro
Funzioni a maschera
Gestione biblioteca simboli: Organizzazione e gestione di propri
simboli in diverse raccolte, spostamento di singoli simboli per
drag&drop
Impostazione di tolleranze nei simboli
Molteplici funzioni CAD con tutte le possibili funzioni di costruzione
e manipolazione bi e tridimensionale, fra cui: costruzione parametrica,
misurazione integrata secondo DIN (con simboli, forme e tolleranze),
superfici di rotazione, superfici semplici, contorni, proiezioni
su superfici (tipo testo da incidere in 3D), operazioni semplici
di volumi, ombreggiatura delle superfici con scelta di luci e materiali.
Opzionale Modelling - Package per l’ampiamento delle funzioni
artistiche del modulo 3D.
Molteplici funzioni di DESIGN: Curve Bezier in 2D / 3D, scansione
e vettorializzazione, funzioni di correzione dei contorni, inserimento
angoli e spigoli.
Funzione di editing di tutti gli elementi CAD:
Spostare, specchiare, ridimensionare, ruotare con o senza copiare,
misurare, tagliare, raggruppare, cancellare e funzione di Undo
Caratteri: quasi 100 fonts diversi (scritte singole e outline),
Postscript, conversione da caratteri PS in scritte isy, realizzazione
di nuovi caratteri e scritte
Stampa diretta: Gestione della stampa compatibile con DOS con supporto
del colore e larghezza linee |
Caratteristiche
della parte CAM
Foratura
in diversi cicli
Incisioni (per realizzare targhe e timbri)
Scontornatura
Svuotamento (anche con isole) e riconoscimento automatico del materiale
restante
Incisoria tridimensionale
Modellazione tridimensionale con cicli di sgrossatura e finitura
(in direzione assi o seguendo il contorno)
Superficie utente a icone per tutti i moduli CAM per un utilizzo
semplice da Mouse, inoltre possibilità di immettere direttamente
parametri e dati quali: misure, profondità di lavorazione, gestione
del quarto asse (lavorazioni cilindriche). ecc.
Utensili: frese piane, frese raggiate, bulini con indicazione dell’apertura
in gradi, trapani
Diverse modalità di lavorazione (diritta, tangenziale, con angolo
di affondamento)
Calcolo del blocco grezzo dalla geometria 3D
Simulazione 3D: Simulazione automatica o a passi dei passaggi di
fresatura
Postprocessore con codice macchina NC per tutte le macchine CNC
isel
Editor NC
Gestione di un eventuale cambiautensili |


|
  |
REMOTE
Programma necessario per l’elaborazione
dei file NC per qualsiasi macchina isel
Impostazione ed assegnazione zero pezzo tramite movimenti manuali
Gestione del raffreddamento (nebulizzatore) e gestione del mandrino
Override scalabile
Multiplazione delle fresature con spostamento automatico dello zero
Gestione del cambio utensili manuale ed automatico
Macchine a servomotori con movimenti in continuo
Pilotaggio di ulteriori ingressi ed uscite |
Campi
d’utilizzo
Elettrotecnica / Elettronica (Frontalini,
incisione e foratura di circuiti stampati)
Meccanica
Costruzioni generali
Modelli / Stampi
Lavorazioni del legno (modellistica, giocattoli, ecc.)
Incisoria (creazione di targhe, timbri, insegne e rilievi ecc.)
Architettura
Pubblicità
Industria orafa
Scuola / Istruzione (i diversi moduli permettono di apprendere gradualmente
le diverse lavorazioni) |
  |
REQUISITI
MINIMI DI SISTEMA
Richieste hardware molto basse!
Anche un vecchio PC funziona bene !!!
Per il corretto funzionamento è sufficiente
un PC (486 o superiore) con sistema operativo MS-DOS, 8 Mb
RAM, scheda grafica VGA - VESA e disco fisso da almeno 40Mb. |
|
|
|
Scarica il prospetto informativo in formato pdf da 884Kb
