Caratteristiche
generali |
| |

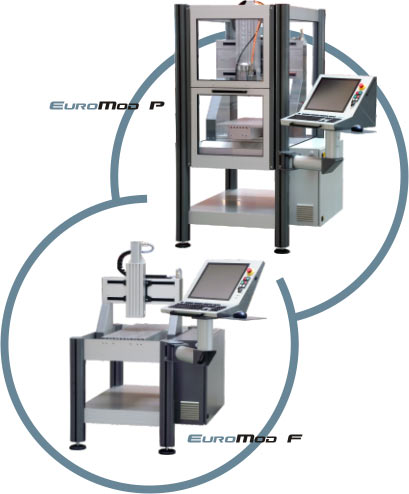

| EUROMOD
un' unità di base modulare multi asse,
fino a 5 assi, progettata per ridurre le vibrazioni e costruita, nei
due suoi modelli EUROMOD-P
(350 / 400 / 300 mm) e EUROMOD-F (300
/ 600 / 150 mm), sia per applicazioni come centro di lavoro che per
integrazioni in sistemi di automazione. La luce del portale standard
per i due modelli, è rispettivamente 345mm e 180mm. I profili
in alluminio anodizzato, utilizzati per la costruzione, sono profili
speciali Isel e garantiscono insieme ad una buona rigidezza un peso
molto contenuto. L' asse Z, con il particolare profilo scanalato a
T (passo 25mm), è adatto al posizionamento diretto di diversi
utensili o accessori.
Le unità di base EUROMOD
hanno specifiche configurazioni standardizzate, possono venire fornite
con o senza cappa di sicurezza e con una consolle di controllo aggiuntiva.
Per ridurre lo spazio di ingombro la cappa di sicurezza monta per
l' accesso all' area di lavoro delle comode porte scorrevoli.
Con servomotori o con motori passo passo i ricircolo di sfere utilizzati
per gli tutti gli assi offrono una ripetitubilità di +/- 0,01mm.
Le unità lineari usate sono di precisione
e resistenti alla torsione, i carrelli a ricircolo di sfere precaricati.
Tutte le unità sono equipaggiate con due sensori di fine corsa
per asse.
Le unità base EUROMOD
si possono fornire anche su specifica ed in misure intermedie utilizzando
comunque componentistica standard, esse sono caratterizzate da movimenti
fluidi e scorrevoli. |
| |
| top |
|
| |
| Controller CNC-SERVO e CNC-STEP |
|
| |
La solida costruzione meccanica e
le possibilità di configurazione a più assi,
sono l’anello di congiunzione tra il software di automatizzazione
ed i sistemi di produzione
Caratteristiche
comuni dei sistemi CNC-Servo e CNC-Step sono:
Efficiente sistema di controllo per la gestione sino a 5 assi
Variabile numero degli assi pilotati grazie a stadi modulari
di potenza
Alimentazione da 1000 VA con PFC ed ingresso wide range
circuiti di sicurezza facilmente integrabili
Grado di protezione IP44 gradienti maggiori su richiesta)
Armadio di controllo (B x H x T): 800 x 600 x 250 mm
Software di gestione : ProNC,
Remote
|
| Caratteristiche comuni della
serie: |
| |
|
| Controller servo motori CNC-SERVO
Controller motori passo passo CNC-STEP |
| |
|
|
- Stadi finali di potenza SERVO, con encoder
incrementale (RS 422), totalmente digitali, resistenti al
cortocircuito, controllo di posizione tramite encoder, sovracorrenti,
sovratensioni, messa in servizio e parametrizzazione tramite
field bus
- Corrente di picco 25 A con tensione massima di 85 V
- Controllo NC tramite field bus
- alimentazione mandrino integrata
- Modulo I/O con entrate ed uscite integrate
(uscita analogica PWM ± 10 V opzionale)
- Modulo di sicurezza programmabile (predisposto per la
protezione d’emergenza ed apertura della cappa)
|
|
- Stadi finali di potenza a micro passi per
alimentazione bipolare di motori passo passo a 2 fasi
- Corrente di fase regolabile sino a 7A massimi e massimo
80V di tensione
- Alimentazione degli stadi finali con con segnali di direzione
(opzionale con moltiplicatore di clock)
- alimentazione mandrino integrata
- moduli di I/O aggiuntivi per il collegamento di periferiche
esterne
- circuito di sicurezza integrato e cappa di protezione
- categoria di sicurezza livello 3
|
|
| |

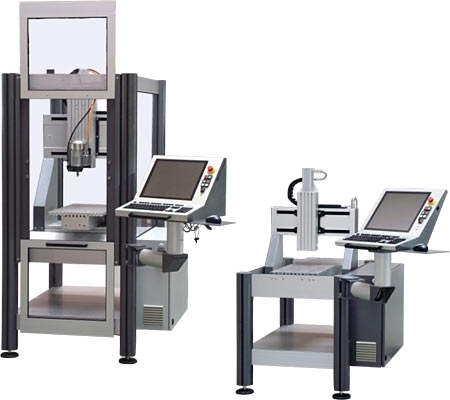

| EUROMOD-P-VH
con gambe di sostegno, copertura di protezione e console operativa
e monitor |
|
EUROMOD-F-SU
con gambe di sostegno, senza copertura di protezione, con console
operativa e monitor |
| |
| top |
|
| |
Campi
d' applicazione
|
| |
| Le
unità base EUROMOD
sono il punto di partenza per la realizzazione di completi sistemi
per: |
|
Opzioni per le unità base
EUROMOD |
| |
- assemblare e montare
- stampare e fresare
- forare e scontornare
- dosare ed avvitare
- formare e modellare
- incollaggio e dosaggio
- taglliare con laser e getto d'acqua
- saldatura e fusione
- misurare e verificare
- copiare e tagliare e tante altre applicazioni
|
|
- lettore DVD
- viti con carrelli a ricircolo sfere
a passo 2,5 mm o 10 mm (standard: 5 mm)
- mandrino per foratura e fresatura
- cambia utensili
- misuratore utensili
- unità di raffreddamento e nebulizzazione
- piano aspirato
- Residui dell alavorazione (in preparazione)
- volantino elettronica (in preparazione)
|
| |
|
|
|
|
| |
|
|
|
| |
| top |
|
| |

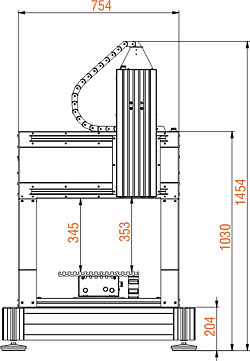

| Disegni e dimensioni |
| |
|
| EUROMOD-P |
EUROMOD-F |
EUROMOD-P con gambe di
sostegno con cappa di protezione |
EUROMOD-F con gambe di
sostegno con cappa di protezione |
| |
|
EUROMOD-P con
gambe di sostegno, senza cappa di protezione |
EUROMOD-F con gambe di
sostegno, senza cappa di protezione |
| |
| |
EUROMOD-P versione
da tavolo |
EUROMOD-F versione
da tavolo |
| |
|
 |
 |
| |
|
| |
| top |
|
| |
| Dati tecnici |
| |
| |
EUROMOD-P-S |
EUROMOD-P-V |
EUROMOD-F-S |
EUROMOD-F-V |
| Corsa utile (X/Y)
[mm] |
350 / 400 / 300 |
300 / 400 / 150 |
| Superficie di bloccaggio
[mm] |
375 / 700 |
310 / 796 |
| Z-luce utile[mm] |
345 |
180 |
| Passo di avanzamento [mm] |
4 / 4 / 4 |
5 / 5 / 2,5 |
4 / 4 / 4 |
5 / 5 / 2,5 |
Dimensioni con controller
e copertura
( B / H / T )[mm] |
1114 / 1270 / 1870
|
968 / 1140 / 1870 |
|
| |
| top |
|
| |
| Come ordinare EUROMOD-P |
| |
| Codice
: |
Descrizione |
| |
| Driver per motori passo passo |
| 275113 12144 |
CNC unità base EUROMOD-P-SH,
con gambe di sostegno e copertura protettiva, corsa utile 350
x 400 mm |
| 275112 12144 |
CNC unità base
EUROMOD-P-SU, con gambe
di sostegno, senza copertura protettiva, corsa utile 350 x 400
mm |
| 275110 12144 |
CNC unità base EUROMOD-P-ST,
versione da tavolo, feed range 350 x 400 mm |
| |
| |
Servo motor drive |
| 275113 32152 |
CNC unità base EUROMOD-P-VH,
con gambe di sostegno e copertura protettiva, corsa utile 350
x 400 mm |
| 275112 32152 |
CNC unità base EUROMOD-P-VU,
con gambe di sostegno, senza copertura protettiva, corsa utile
350 x 400 mm |
|
| |
Variazioni
tecniche sono possibili anche senza preavviso |
|
| top |
|
| |
| Come ordinare EUROMOD-F |
| |
| Codice
: |
Descrizione |
| |
| Driver per motori passo passo |
| 275123 11144 |
CNC unità base EUROMOD-F-SH,
con gambe di sostegno e copertura protettiva, corsa utile 300
x 600 mm |
| 275122 11144 |
CNC unità base
EUROMOD-F-SU,
con gambe di sostegno, senza copertura protettiva, corsa utile
300 x 600 mm |
| 275120 11144 |
CNC unità base EUROMOD-F-ST,
versione d atavolo, corsa utile 300 x 600 mm |
| |
| |
Servomotorantrieb |
| 275123 31152 |
CNC unità base EUROMOD-F-VH,
con gambe di sostegno e copertura protettiva, corsa utile 300
x 600 mm |
| 275122 31152 |
CNC unità base EUROMOD-F-VU,
con gambe di sostegno, senza copertura protettiva, corsa utile
300 x 600 mm |
|
| |
Variazioni tecniche
sono possibili anche senza preavviso |
| |
| top |
|
| |
| Ulteriori informazioni tecniche e
commerciali |
TECHNOLASA Elettronica
S.r.l.
Via Macello, 65/b
39100 BOLZANO |
|
| Tel.
+39-0471-305400 |
|
| Fax +39-0471-305444 |
|
| |
|
