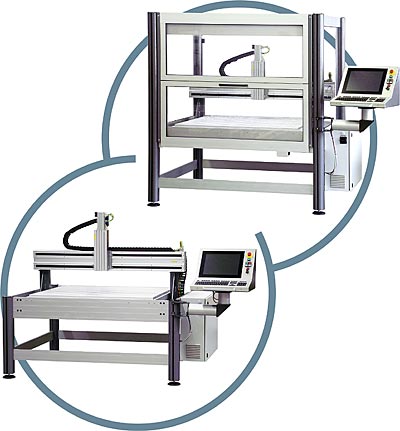

| Le unità di base FLATCOM
sono sistemi configurabili fino a 5 assi con corse utili da 300mm. fino
a 1300mm. Sono costruite per facilitare il posizionamento e la lavorazione
del pezzo e garantiscono vibrazioni contenute.
La luce standard del portale è 200mm (opzionale 300mm).
I profili in alluminio anodizzato utilizzati per la costruzione,
sono profili speciali Isel che garantiscono una buona rigidità
con un peso contenuto.
L'asse Z con il profilo scanalato a T (con passo 25mm) è adatto
al posizionamento diretto di diversi accessori.
Le unità di base FLATCOM
in configurazione standard, sono fornibili in cinque diverse dimensioni.

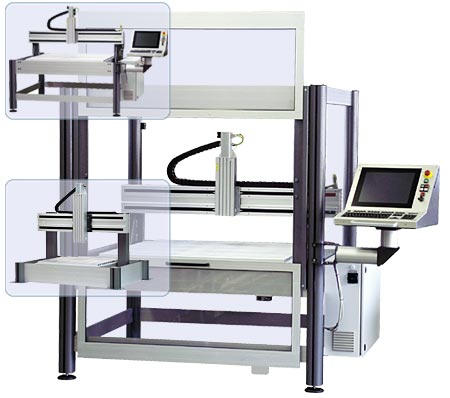

Vengono fornite con un cabinet addizionale per l'elettronica, con
o senza cappa di protezione e consolle di controllo CNC.
La cappa di protezione dispone di porte scorrevoli salva-spazio.
Le viti a ricircolo montate sugli assi in abbinamento a servomotori
o motori passo passo, offrono una ripetibilità di +/-0,01mm
Le unità lineari utilizzate sono di precisione, resistenti
alla torsione, con ingranaggi senza giochi e ricircoli di sfere precaricati.
Tutte le unità di base FLATCOM
sono equipaggiate con due fine-corsa per asse.Le unità di base
FLATCOM
sono disponibili con accessori standard o con accessori personalizzati,
in varie dimensioni intermedie, sempre caratterizzate da movimentazioni
fluide e regolari.
|
| |
| top |
|
| |
| Elettronica
di controllo CNC-SERVO e
CNC-STEP |
|
| |
Una solida costruzione meccanica,
unita al controllo multiasse, giocano un ruolo decisivo per
creare il collegamento tra software di produzione e di automazione
Caratteristiche comuni dei controller CNC-SERVO
e CNC-STEP sono:
- Performante controllo di movimentazione per
gestioni fino a 5 assi
- Numero variabile di assi gestibile attraverso
controlli di potenza modulari.
- Alimentatori regolabili di potenza da 1000VA
con PFC e tensione di alimentazione wide range
- Facilità d'integrazione di circuiti
di sicurezza aggiuntivi
- Tiypo di contenitore IP44 (livelli superiori
diprotezione su richiesta)
- Dimensioni del cabinet di controllo (W x
D x H): 800 x 600 x 250 mm
- Software di gestione:
ProNc, Remote
|
| Caratteristiche essenziali |
| |
|
| macchina servomotori con controller
CNC-SERVO |
|
macchina passo passo
con controller CNC-STEP |
- Moduli di potenza per servomotori con encoder
incrementali (via RS 422), digitali, protetti dai cortocircuiti,
protetti dalle sovratensioni e dalle sovratemperature, con
verifica dei segnali degli encoder. Gestione e settaggio
dei parametri di uscita dei moduli attraverso Field bus.
- 25A di corrente di picco ad una tensione
di alimentazione massima di 85V
- Controllo CN attraverso Field bus
- Controllo del mandrino integrato
- Modulo I/O con ingressi ed uscite addizionali
(opzionale uotput analogico +/- 10V con PMW)
- Modulo del circuito di sicurezza programmabile
(settaggio predisposto per tasto di emergenza e bloccaggio
della cappa di sicurezza)
|
|
- Moduli di potenza per il controllo bipolare
di motori passo passo a due fasi.
- Corrente di fase regolabile fino ad un massimo
di 7A con tensione di alimentazione di 80V
- Controllo degli stadi di potenza tramite
segnali di clock/direzione (opzionale con oltilcore di clock)
- Controllo del mandrino integrato
- Ingressi ed uscite addizionali per il controllo
di periferiche aggiuntive
- Circuito di sicurezza integrato per la gestione
del tasto di emergenza ed il bloccaggio della cappa di protezione,
realizzato in conformità alla catagoria di sicurezza
3
|
|
| |
|
| |
| top |
|
| |
Campi di
applicazione
|
|
|
| FLATCOM
le unità base sono il punto di partenza per tante composizioni
che consentono : |
|
Opzioni disponibili
per le unità base FLATCOM : |
| |
|
|
- assemblaggi e montaggi
- incisione e fresatura
- foratura e fresatura
- dosaggio e filettatura
- formatura e modellazione
- dispensazione ed incollaggio
- tagli laser e taglio ad acqua
- saldatura e saldatura elettrica
- misura e verifica
- Taglio in profondità e taglio superficiale
.... e altre applicazioni
|
|
- lettore DVD
- Viti a ricircolo di sfere, passo 2,5mm o 10mm (standard
5mm)
- Mandrini per fresatura ed incisione
- Cambia utensili
- Misuratore utensili
- Unità di raffreddamento
- Piano aspirato
- Sistema di aspirazione (in preparazione)
- Joystick elettronico (in preparazione)
|
| |
|
|
| |
|
|
|
| |
| top |
|
| |
| Disegni e dimensioni |
| |
|
FLATCOM con gambe di sostegno
e copertura di protezione |
FLATCOM con gambe di sostegno
senza copertura di protezione |
FLATCOM versione da tavolo
(Disponibile solo nella versione con motori passo passo) |
 |
| |
|
| |
A |
B |
C |
D |
E |
F |
| FLATCOM 10 |
500 |
750 |
1000 |
1200 |
650 |
850 |
| FLATCOM 20 |
750 |
700 |
1000 |
1200 |
950 |
1150 |
| FLATCOM 30 |
750 |
1200 |
1500 |
1700 |
950 |
1150 |
| FLATCOM 40 |
1000 |
1200 |
1500 |
1700 |
1250 |
1450 |
| FLATCOM 50 |
1500 |
1200 |
1500 |
1700 |
1750 |
1950 |
|
| |
| top |
|
| |
| Dati
tecnici |
| |
| |
FLATCOM
10 |
FLATCOM
20 |
FLATCOM
30 |
FLATCOM
40 |
FLATCOM
50 |
| Corsa utile ( X
/ Y ) [mm] |
700 / 300 |
700 / 550 |
1200 / 550 |
1200 / 800 |
1200 / 1300 |
| Superficie di bloccaggio
[mm] |
700 / 500 |
700 / 750 |
1200 / 750 |
1200 / 1000 |
1200 / 1500 |
| Z corsa [mm] |
150 (opzionale 250,
each without machining facility) |
| Z-luce utile [mm] |
200 (opzionale 300,
each without machining facility) |
Dimensioni con controller
e copertura
( W / H / D )[mm] |
1420 / 850 / 1870 |
1420 / 1150 / 1870 |
1920 / 1150 / 1870 |
1920 / 1450 / 1870 |
1920 / 1950 / 1870 |
|
| |
| top |
|
| |
| Come
ordinare Stepper motor drive |
| |
| Item no. |
Description |
| 275013 12155 |
CNC unità base FLATCOM
10-SH, con gambe di sostegno e copertura protettiva,
corsa utile 700 x 300 mm |
| 275023 12155 |
CNC unità base FLATCOM
20-SH, con gambe di sostegno e copertura protettiva,
corsa utile 700 x 550 mm |
| 275033 12155 |
CNC unità base FLATCOM
30-SH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 550 mm |
| 275043 12155 |
CNC unità base FLATCOM
40-SH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 800 mm |
| 275053 12155 |
CNC unità base FLATCOM
50-SH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 1300 mm |
|
| 275012 12155 |
CNC unità base FLATCOM
10-SU, con gambe di sostegno, senza copertura protettiva,
corsa utile 700 x 300 mm |
| 275022 12155 |
CNC unità base FLATCOM
20-SU, con gambe di sostegno, senza copertura protettiva,
corsa utile 700 x 550 mm |
| 275032 12155 |
CNC unità base FLATCOM
30-SU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 550 mm |
| 275042 12155 |
CNC unità base FLATCOM
40-SU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 800 mm |
| 275052 12155 |
CNC unità base FLATCOM
50-SU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 1350 mm |
|
| 275010 12155 |
CNC unità base FLATCOM
10-ST, versione da tavolo, corsa utile 700 x 300 mm |
| 275020 12155 |
CNC unità base FLATCOM
20-ST, versione da tavolo, corsa utile 700 x 550 mm |
| 275030 12155 |
CNC unità base FLATCOM
30-ST, versione da tavolo, corsa utile 1200 x 550 mm |
| 275040 12155 |
CNC unità base FLATCOM
40-ST, versione da tavolo, corsa utile 1200 x 800 mm |
| 275050 12155 |
CNC unità base FLATCOM
50-ST, versione da tavolo, corsa utile 1200 x 1300 mm |
|
| |
|
| top |
|
| |
| Come
ordinare Servo motor drive |
| |
| Item no. |
Description |
275013 32155
|
CNC unità base FLATCOM
10-VH, con gambe di sostegno e copertura protettiva,
corsa utile 700 x 300 mm |
275023 32155
|
CNC unità base FLATCOM
20-VH, con gambe di sostegno e copertura protettiva,
corsa utile 700 x 550 mm |
275033 32155
|
CNC unità base FLATCOM
30-VH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 550 mm |
275043 32155
|
CNC unità base FLATCOM
40-VH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 800 mm |
275053 32155
|
CNC unità base FLATCOM
50-VH, con gambe di sostegno e copertura protettiva,
corsa utile 1200 x 1300 mm |
|
275012 32155
|
CNC unità base FLATCOM
10-VU, con gambe di sostegno, senza copertura protettiva,
corsa utile 700 x 300 mm |
275022 32155
|
CNC unità base FLATCOM
20-VU, con gambe di sostegno, senza copertura protettiva,
corsa utile 700 x 550 mm |
275032 32155
|
CNC unità base FLATCOM
30-VU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 550 mm |
275042 32155
|
CNC unità base FLATCOM
40-VU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 800 mm |
| 275052 32155 |
CNC unità base FLATCOM
50-VU, con gambe di sostegno, senza copertura protettiva,
corsa utile 1200 x 1300 mm |
|
| Altre configurazioni
senza sostegno e copertura protettiva sono disponibili su richiesta
! |
|
| |
Variazioni
tecniche sono possibili anche senza preavviso |
| |
| top |
|
| |
| Ulteriori
informazioni tecniche e commerciali |
